SW-Y630A一体式钢筋扫描仪
SW-Y630A一体式钢筋检测仪主要用于检测钢筋混凝土的施工质量，如房屋工程、桥梁、隧道、坝体、路面等混凝土结构中钢筋位置、保护层厚度、钢筋分布及走向、钢筋直径的检测；也可以对非磁性材料中的磁性材料的走向分布进行探测定位；施工、监理的质量控制、钢筋混凝土工程质量验收、房屋安全鉴定、公路养护、植筋加固、水利和人防工程的工程的钢筋检测及各种非磁性材料中的磁性材料的检测（如电线电缆、磁性管线）等。
依据标准：
GB 50204-2015《混凝土结构工程施工质量验收规范》
仪器特点：

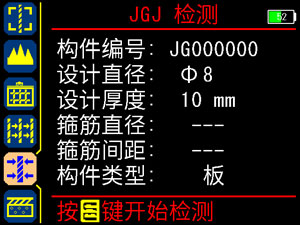

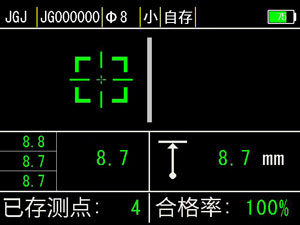

1、专设JGJ规程测量模式，每根钢筋检测三个部位，每个部位检测两次，进行平均值计算评定合格率；3.6吋超大彩色液晶显示屏，显示内容 更清晰，现场查看更方便

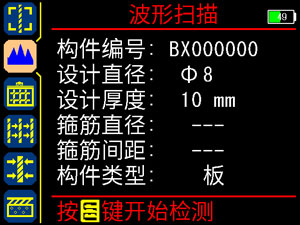

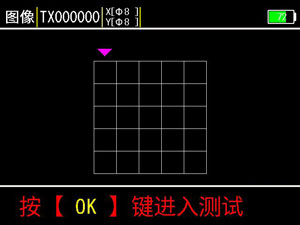

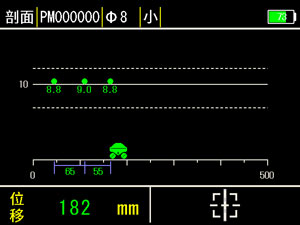

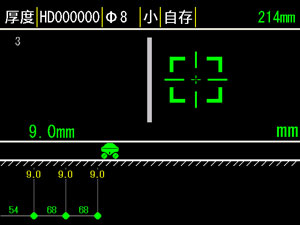

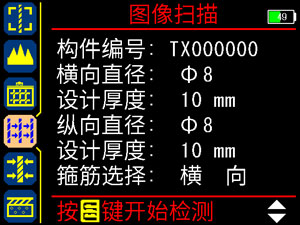

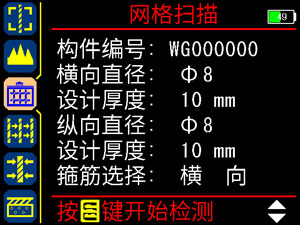

2、厚度、波形、剖面、网格、规范测量，五种扫描模式对混凝土内部钢筋检测，适应不同尺寸构件，结果更直观，应用更广泛；

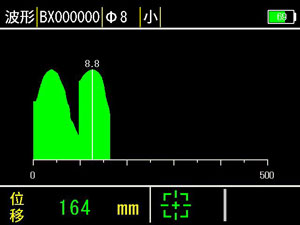

3、密集钢筋波形识别，超小钢筋间距仍可以判断清晰，为钢筋根数判断直观准确不漏筋；
4、激光、瞄准器、声音、指示灯四种方式提示钢筋位置、保护层厚度及相邻钢筋的中轴线
5、更人性化的手柄抓握设计，加上手感舒服的包胶。
6、液晶屏可根据当前光度进行明暗调节，更适应各种检测环境。
7、采用多线圈多种组合测量方式，定位计算更加准确，精度更高
8、手动修正钢筋功能，在检测过程中因操作发生漏筋、多判情况，可以根据波形手动修正，并能自动计算间距和保护层厚度；
9、具有自动关机设置，根据自己使用情况，可以设置自动关机时间；
10、精确识别钢筋位置及相邻钢筋中间位置，保护层厚度和钢筋间距同时显示，钻孔取芯更方便；
检测过程中一键清零，标定更方便；
技术参数：
技术参数
保护层测量范围
1mm-190mm
钢筋直径适用范围（mm）
φ6mm—φ50mm
量程（mm）
钢筋直径
小量程（mm）
大量程（mm）
Φ6-Φ12
1-90
1-120
Φ14-Φ18
1-100
1-150
Φ20–Φ28
1-120
1-180
Φ32-Φ50
1-130
1-190
保护层厚度误差（mm）
误差值
小量程
大量程
±1
1-60
1-90
±2
60-80
80-100
±3
80-90
100-150
±4
90-100
100-190
钢筋直径检测精度
误差≤±1mm（规格标准）
钢筋直径估测适用范围
（mm）
保护层厚度范围（mm）
Φ6-Φ12
1-90
Φ14-Φ18
1-100
Φ20–Φ28
1-120
Φ32-Φ50
1-150
液晶屏尺寸
3.6吋 320×240
供电电池续航能力
可充电锂电池，可连续使用30小时以上
是否具有激光线
是
数据传输方式
无线和USB
内存数据量
内置8G存储卡，可存 50万左右构件，每个构件最多可以存储1000个测点
主机尺寸（mm）
22.5×12×13（cm）
仪器重量
1.2Kg
工作环境
-20℃～+60℃；相对湿度：<90%RH
仪器配置：
主机 1台
校准块 一只
充电器 一只
分析软件 一份
便携箱 一个
说明书、合格证、保修卡 各一
GB 50010-2010《混凝土结构设计规范》
GB/T50344-2004《建筑结构检测技术标准》
JGJ/T152-2008《混凝土中钢筋检测技术规程》
DB11/T365-2006《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》
